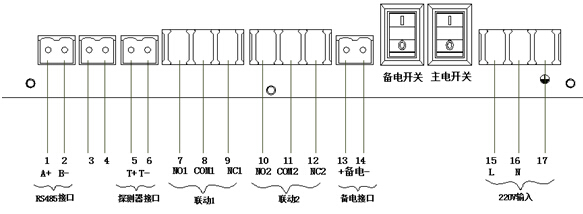

RBK-6000-ZL30氣體報警控制器電路板輸出說明
更新時間：2015-11-19 來源： 點擊：6360
|
|
|
|
標 識 |
說 明 |
|
RS485接口 |
RS485總線接口，A+、B- |
|
探測器接口 |
探測器通訊接口，無極性 |
|
聯 動1 |
無源保持常開、常閉信號輸出。 對應繼電器K1，容量5A/250VAC或5A/30 VDC |
|
聯 動2 |
無源脈沖常開、常閉信號輸出，動作時間為3s。 對應繼電器K2，容量5A/250VAC或5A/30 VDC |
|
備電接口 |
DC36V備用電源接口 |
|
備電開關 |
備電電源開關 |
|
主電開關 |
主電電源開關 |
|
AC220V輸入 |
AC220V主電源輸入 |
